Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

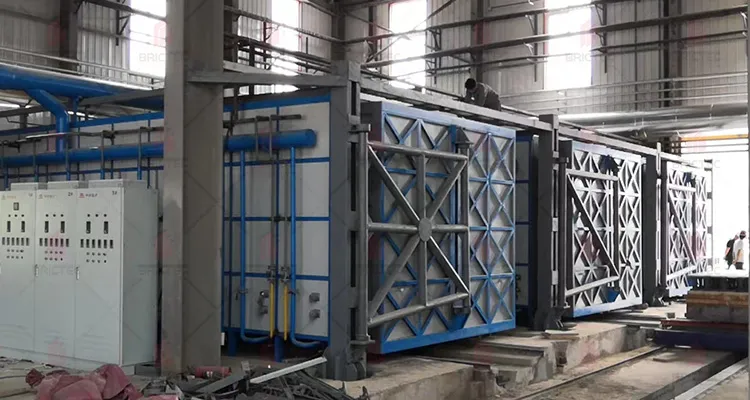

शटल किल परिचय:

एक शटल ओवन एक कार-नीचे अविरल ओवन है, जिसमें एक या कई ओवन कारों को लोड किया जा सकता है। क्योंकि ओवन कारें एक दराज की तरह अंदर और बाहर चलती हैं, इसे "ड्रॉवर ओवन" भी कहा जाता है।" व्यापक रूप से चीनी मिट्टी में इस्तेमाल किया, निर्माण सामग्री, और संबंधित उद्योगों, शटल भट्ठी अपने उत्कृष्ट सील प्रदर्शन, समान तापमान वितरण, और उल्लेखनीय ऊर्जा-बचत प्रभाव के लिए अच्छी तरह से जाना जाता है।
हमारे उत्पाद मूल्य निर्धारण को आपके उत्पादन क्षमता आवश्यकताओं और विस्तृत परियोजना चित्रों के अनुसार अनुकूलित किया जाता है, जिससे आपके ईंट संयंत्र के लिए सबसे अधिक लागत प्रभावी समाधान सुनिश्चित होता है।

1नींव और संरचना (पर्यांक परियोजना के अनुसार भिन्न हो सकते हैं)

(1) फाउंडेशन:
400 मिमी का आर्मर्ड कंक्रीट (100 मिमी का C15 बेस + 300 मिमी का C20 आर्मर्ड कंक्रीट), जिसमें 3:7 का चूना-मिट्टी संकुचित उपवर्ग है; जमीन की असर क्षमता ≥ 8 t/m2 है।

(2) भट्ठी का शव:
उच्च शक्ति और विरोधी कंपन प्रदर्शन के साथ वेल्डेड स्टील संरचना, सुविधाजनक संचालन और रखरखाव के लिए प्लेटफार्मों, सीढ़ियों, रेलिंग और निरीक्षण बंदरगाहों से लैस है।

(3) भट्ठी की दीवारें:
बहु-परत मिश्रित संरचना (कोर्डियराइट-मुलिट ईंट + हल्के उच्च एल्युमिना ईंट + सिरेमिक फाइबर + स्टील प्लेट), मोटाई लगभग 500-520 मिमी,उत्कृष्ट इन्सुलेशन और थर्मल दक्षता प्रदान करना.

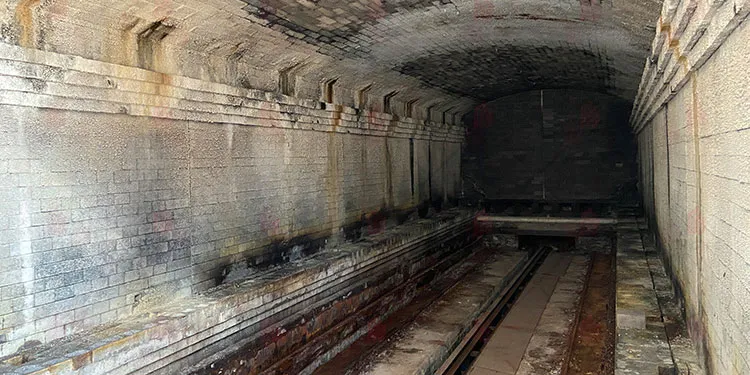

(4) भट्ठी की छत:
आर्क छत डिजाइन, जेएम 26 कॉर्डियराइट-मुलिट ईंट, हल्के उच्च-अल्मुमिना ईंट और सिरेमिक फाइबर कंबल से बना है, जिसकी कुल मोटाई लगभग 565 मिमी है।

2किलन डोर एंड किलन कार

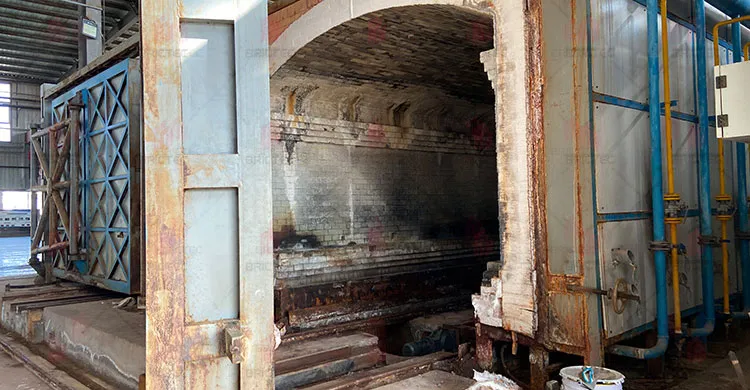

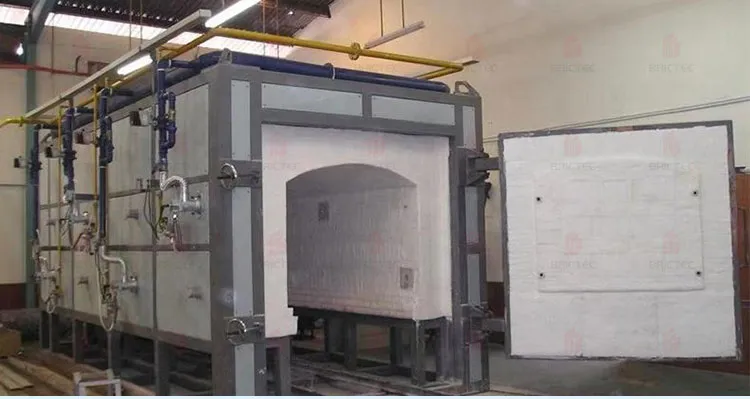

ओवन दरवाजा:
रेल-निर्देशित आंदोलन के साथ स्टील खोल। भट्ठी की दीवार के समान अग्निरोधक अस्तर, बहु-परत इन्सुलेशन, कुल मोटाई लगभग 500 मिमी; मोटर, रिड्यूसर और गियर ड्राइव से लैस।

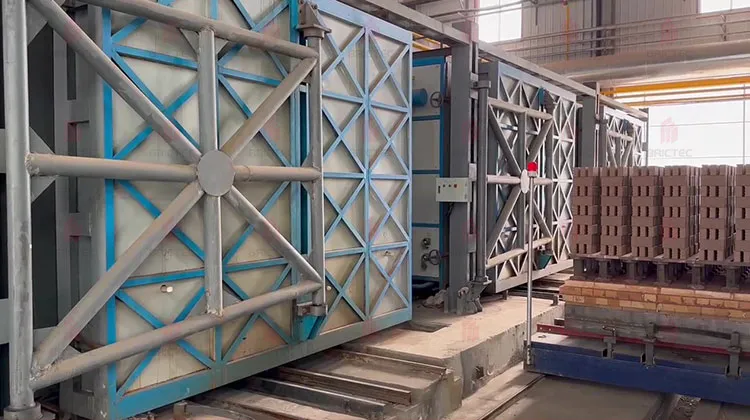

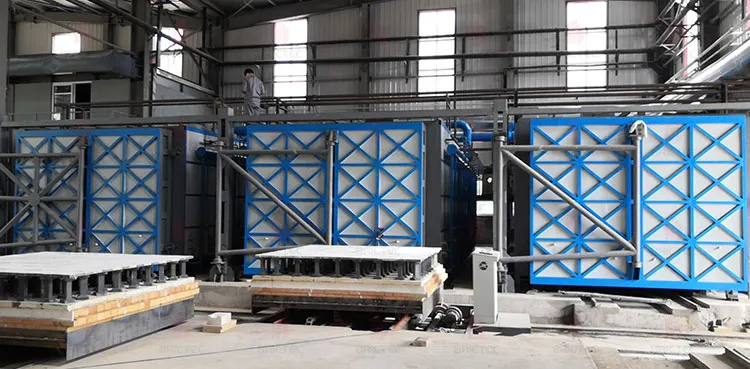

ओवन कार:
फ्रेम चैनल स्टील और आई-बीम के साथ वेल्डेड, डाली स्टील के पहियों, 45 # स्टील एक्सल और उच्च तापमान वाले बीयरिंग से लैस। उच्च यांत्रिक शक्ति। कार का आकार लगभग 3.0 मीटर (एल) × 3.15 मीटर (डब्ल्यू) है।4 भट्ठी कारों (2 अंदर से) से सुसज्जित, 2 बाहर) ।

3सीलिंग प्रणाली

उत्कृष्ट सीलिंग तापमान एकरूपता और ऊर्जा दक्षता सुनिश्चित करती हैः

· ओवन से ओवन के दरवाजे/कार का शरीरः फाइबर कंबल भरना + भूलभुलैया सील करना;

· ओवन कार से ओवन बॉडी साइड्सः मैकेनिकल सॉफ्ट सील;

· ओवन कार को ओवन की पिछली दीवार तकः संपीड़न सील के साथ अग्निरोधक फाइबर भरना।

4दहन प्रणाली

बर्नर:
20 उच्च गति वाले बर्नर, निचले साइडवॉल के साथ बिखरे हुए, ऊपर की ओर जा रहे हैं। छोटे प्रवाह बहु-बिंदु लेआउट तेजी से हीटिंग, समान तापमान और पूर्ण दहन सुनिश्चित करता है।

नियंत्रण मोडः
गैस प्रवाह को प्रवाह मीटर द्वारा मैन्युअल रूप से विनियमित किया जाता है; उच्च गति वाले बर्नर वायुमंडल को हिलाते हैं, जिससे भट्ठी के तापमान की एकरूपता में सुधार होता है।

पाइपलाइन प्रणालीः

वायु प्रणालीः स्टेनलेस स्टील पाइपलाइन, केंद्रीकृत वायु आपूर्ति, 2 × 11 kW प्रशंसक (एक स्टैंडबाय), प्रत्येक आवृत्ति कनवर्टर के साथ।

· गैस प्रणाली: निर्बाध इस्पात पाइपलाइनें, जो बंद करने वाले वाल्व, फिल्टर, सोलेनोइड सुरक्षा वाल्व और राहत वाल्व से लैस हैं।

5. निकास प्रणाली

पीछे की ओर नीचे की ओर निकास डिजाइनः गर्म गैसें संवहन हीटिंग के माध्यम से ऊपर की ओर बहती हैं, फिर भट्ठी कार के नीचे निकास बंदरगाह के माध्यम से गुजरती हैं, अंत में प्रेरित ड्राफ्ट प्रशंसकों द्वारा निकाली जाती हैं।
सुरक्षित संचालन के लिए 2 × 15 किलोवाट के निकास प्रशंसकों (एक स्टैंडबाय) से लैस, ठंडी हवा के डिमपर और तापमान निगरानी के साथ।

6नियंत्रण और संचालन विशेषताएं

· 20 बर्नर 5 तापमान क्षेत्रों में विभाजित हैं, समान हीटिंग के लिए स्वचालित विनियमन के साथ।

· उत्पादों को भट्ठी के बाहर लोड/अनलोड किया जाता है, जिससे श्रम तीव्रता और गर्मी का नुकसान कम होता है।

• पारंपरिक डाउनड्राफ्ट भट्टियों की तुलना में कम ऊर्जा खपत।

· विभिन्न फायरिंग प्रक्रियाओं के लिए लचीला।

7मुख्य लाभ

· उत्कृष्ट तापमान एकरूपता, उच्च गुणवत्ता वाले फायरिंग के लिए आदर्श।

· बेहतर सीलिंग वायु रिसाव को रोकती है, ऊर्जा दक्षता में सुधार करती है।

· आसान रखरखाव और लंबे सेवा जीवन के साथ मजबूत और टिकाऊ संरचना।

उच्च गति वाले बर्नर और अनुकूलित लेआउट पूर्ण दहन और तेजी से हीटिंग सुनिश्चित करते हैं।
