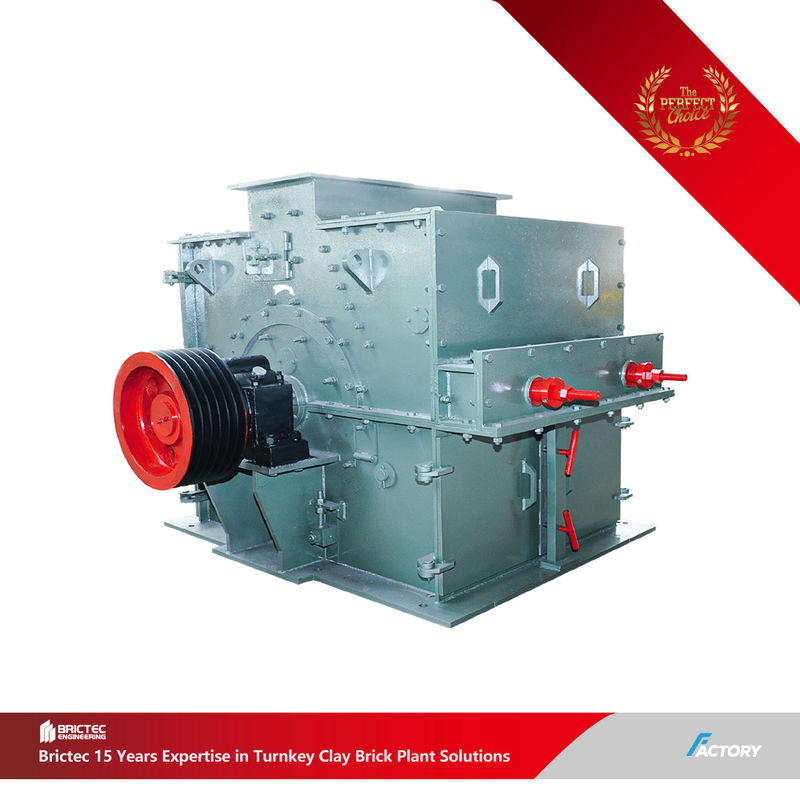

मिट्टी की ईंट कच्चे माल के लिए स्वचालित हथौड़ा क्रशर ऊर्जा की बचत आईएसओ प्रमाणित

उपकरण परिचय:

एक हथौड़ा क्रशर एक सामग्री कुचलने वाला उपकरण है जो प्रभाव के माध्यम से सामग्री को तोड़ता है, जो दो प्रकारों में उपलब्ध है: सिंगल-रोटर और डबल-रोटर। यह सीधे 600-1800 मिमी की अधिकतम कण आकार वाली सामग्री को एक ही कुचलने की प्रक्रिया में 25 मिमी या उससे कम तक कुचल देता है।

अनुप्रयोग:

सीमेंट, रसायन, बिजली, धातु विज्ञान और अन्य औद्योगिक क्षेत्रों में मध्यम-कठोर सामग्री को कुचलने के लिए उपयुक्त, जैसे चूना पत्थर, स्लैग, कोक, कोयला, आदि, मध्यम और महीन कुचलने के संचालन के लिए।

प्रकार:

1. सिंगल-रोटर क्रशर: आगे प्रतिवर्ती और अपरिवर्तनीय प्रकारों में विभाजित।

2. डबल-रोटर क्रशर: बेहतर कुचलने की दक्षता के लिए दो रोटर हैं।

3. व्यापक रूप से उपयोग किए जाने वाले मॉडल:सिंगल-रोटर हथौड़ा क्रशर और रिंग हथौड़ा क्रशर अपनी विश्वसनीयता और विभिन्न कुचलने वाले परिदृश्यों में अनुकूलन क्षमता के कारण सबसे अधिक उपयोग किए जाते हैं।

मुख्य तकनीकी पैरामीटर:

कार्य सिद्धांत:

हथौड़ा क्रशर मुख्य रूप से सामग्री को कुचलने के लिए प्रभाव ऊर्जा पर निर्भर करता है। संचालन के दौरान:

1. मोटर रोटर को उच्च गति से घुमाने के लिए चलाती है, जबकि सामग्री समान रूप से कुचलने वाले कक्ष में प्रवेश करती है।

2. उच्च गति से घूमने वाले हथौड़े सामग्री को तोड़ने के लिए प्रभावित करते हैं, काटते हैं और फाड़ते हैं।

3. सामग्री का अपना गुरुत्वाकर्षण उन्हें घूमने वाले हथौड़ों से फ्रेम के अंदर बैफल और स्क्रीन बार की ओर धकेलता है।

4. रोटर के नीचे, एक स्क्रीन प्लेट स्थापित है। स्क्रीन के छिद्रों से छोटे कण निर्वहन के लिए गिर जाते हैं, जबकि बड़े आकार की सामग्री स्क्रीन प्लेट पर रहती है, हथौड़ों द्वारा लगातार टकराती और पीसी जाती है जब तक कि वे स्क्रीन प्लेट से गुजरने से पहले आवश्यक आकार तक नहीं पहुंच जाते।

हथौड़ा क्रशर के प्रमुख घटक

1. फ्रेम (क्रशर हाउसिंग)
निचले शरीर, पीछे के ऊपरी आवरण, बाएं साइडवॉल और दाएं साइडवॉल से बना है, जो बोल्ट द्वारा जुड़ा हुआ है। इसमें शीर्ष पर लगा हुआ फीड इनलेट है और उच्च-मैंगनीज स्टील पहनने वाली प्लेटों के साथ पूरी तरह से पंक्तिबद्ध है। निचला शरीर कार्बन संरचनात्मक स्टील से वेल्डेड है, जिसमें रोटर के लिए उच्च-मैंगनीज स्टील वेल्डेड बेयरिंग सपोर्ट हैं। फ्रेम पूरे उपकरण के वजन और संरचनात्मक अखंडता का समर्थन करता है।

2. ट्रांसमिशन सिस्टम
मोटर एक लोचदार युग्मन के माध्यम से सीधे मुख्य शाफ्ट को चलाती है। शाफ्ट को फ्रेम के दोनों किनारों पर बेयरिंग ब्लॉक में रखे गए गोलाकार स्व-संरेखण रोलर बेयरिंग द्वारा समर्थित किया जाता है।

3. हथौड़ा हेड
प्राथमिक कुचलने वाले घटक, उनकी गुणवत्ता, आकार और सामग्री क्रशर की उत्पादकता निर्धारित करते हैं। हथौड़े की गतिज ऊर्जा वजन के समानुपाती होती है—भारी हथौड़े अधिक दक्षता प्रदान करते हैं। आमतौर पर एक प्रीमियम मल्टी-एलिमेंट हाई-क्रोमियम मैंगनीज स्टील कंपोजिट से कास्ट किया जाता है, जो मानक हथौड़ों की तुलना में सेवा जीवन को कई गुना बढ़ाता है।

हथौड़ा क्रशर के प्रमुख घटक

4. रोटर असेंबली
मुख्य शाफ्ट, हथौड़ा डिस्क, पिन और हथौड़ों से बनी कोर वर्किंग यूनिट। हथौड़े तीन पंक्तियों में व्यवस्थित होते हैं, जो पिन द्वारा डिस्क के बीच निलंबित होते हैं। एंड डिस्क और लॉकनट हथौड़ों और डिस्क की अक्षीय गति को रोकते हैं।

5. इम्पैक्ट लाइनर
ऑपरेशन के दौरान सामग्री के प्रभाव और घर्षण के अधीन, ये लाइनर उच्च-मैंगनीज स्टील से कास्ट किए जाते हैं, बुझाए जाते हैं और बेहतर पहनने और प्रभाव प्रतिरोध सुनिश्चित करने के लिए मजबूत किए जाते हैं।

6. स्क्रीन प्लेट
एक चाप के आकार के स्क्रीन फ्रेम और स्क्रीनिंग प्लेटों से मिलकर, कुचल सामग्री को आकार से अलग करने के लिए रोटर के नीचे स्थित है।
