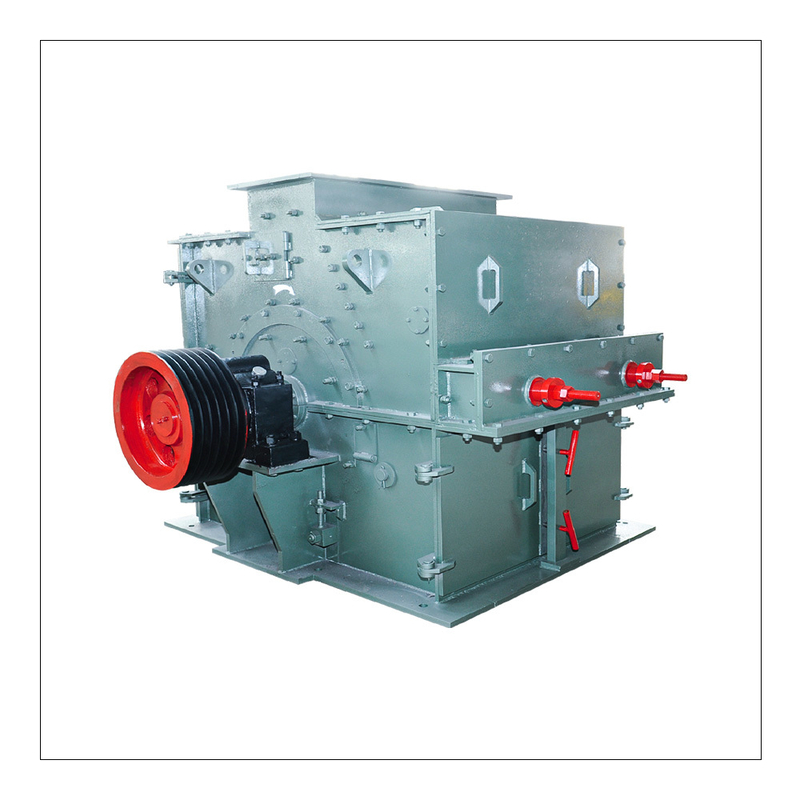

चीन निर्माता हैमर क्रशर - कोक/कोयला महीन कुचलने के लिए कम रखरखाव

उपकरण का परिचय:

एक हथौड़ा कुचल एक सामग्री कुचल उपकरण है जो प्रभाव के माध्यम से सामग्री को तोड़ता है, दो प्रकारों में उपलब्ध हैः एकल-रोटर और डबल-रोटर।यह सीधे एक ही कुचल प्रक्रिया में 600-1800 मिमी से 25 मिमी या उससे कम के अधिकतम कण आकार के साथ सामग्री को कुचलता है.

अनुप्रयोग:

सीमेंट, रासायनिक, बिजली, धातुकर्म और अन्य औद्योगिक क्षेत्रों में मध्यम कठोर सामग्री को कुचलने के लिए उपयुक्त है, जैसे कि चूना पत्थर, स्लग, कोक, कोयले, आदि, मध्यम और ठीक कुचलने के संचालन के लिए।

प्रकार:

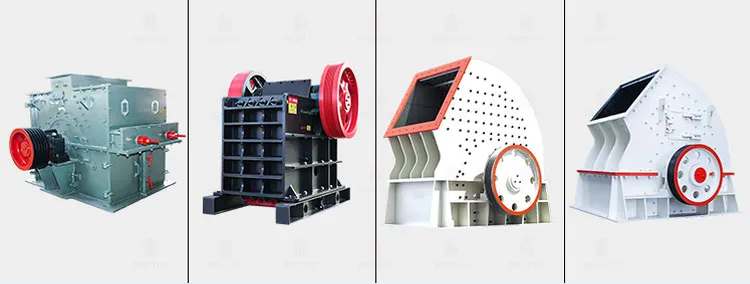

1एकल रोटर क्रशर: इसे प्रतिवर्ती और अपरिवर्ती प्रकारों में विभाजित किया गया है।

2डबल-रोटर क्रशर: क्रशिंग दक्षता में सुधार के लिए दो रोटर हैं।

3व्यापक रूप से प्रयुक्त मॉडल: एकल-रोटर हथौड़ा कुचल और अंगूठी हथौड़ा कुचल को आमतौर पर विभिन्न कुचल परिदृश्यों में उनकी विश्वसनीयता और अनुकूलन क्षमता के कारण लागू किया जाता है।

मुख्य तकनीकी मापदंडः

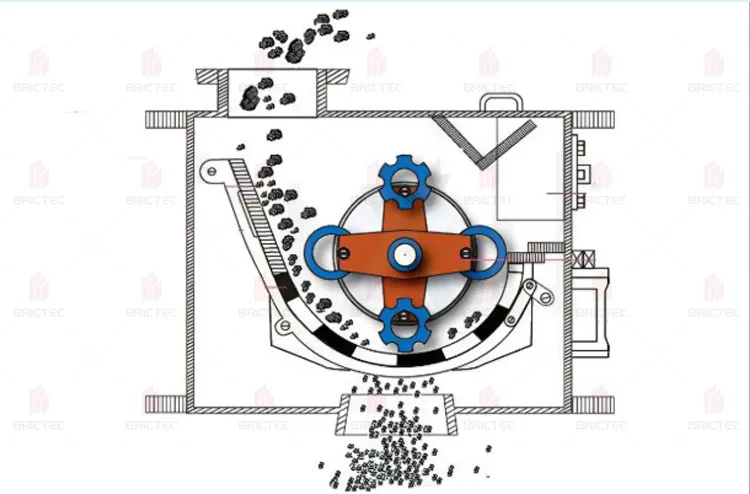

कार्य सिद्धांत:

हथौड़ा कुचल मशीन मुख्य रूप से सामग्री को कुचलने के लिए प्रभाव ऊर्जा पर निर्भर करती है। संचालन के दौरानः

1मोटर रोटर को उच्च गति से घूमने के लिए प्रेरित करता है, जबकि सामग्री समान रूप से कुचलने के कक्ष में प्रवेश करती है।

2उच्च गति से घूमने वाले हथौड़े के सिर सामग्री को तोड़ने के लिए टक्कर, कतरन और फाड़ते हैं।

3सामग्री का अपना गुरुत्वाकर्षण उन्हें घुमावदार हथौड़े के सिर से फ्रेम के अंदर बैफल और स्क्रीन बार की ओर मजबूर करता है।

4रोटर के नीचे एक स्क्रीन प्लेट लगाई जाती है। स्क्रीन छेद से छोटे कण डिस्चार्ज के लिए गिर जाते हैं, जबकि ओवरसाइज सामग्री स्क्रीन प्लेट पर बनी रहती है।लगातार मारा और हथौड़ों से पीसा जब तक वे स्क्रीन प्लेट के माध्यम से गुजरने से पहले आवश्यक आकार तक पहुँचने.

हथौड़ा कुचल मशीन के मुख्य घटक

1फ्रेम (क्रशर हाउसिंग)
शरीर के निचले हिस्से, पीछे के ऊपरी कवर, बाएं साइडवॉल और दाएं साइडवॉल से बना है, जो बोल्टों से जुड़ा हुआ है। इसमें एक शीर्ष-माउंटेड फ़ीड इनलेट है और पूरी तरह से उच्च मैंगनीज स्टील पहनने वाली प्लेटों से बना है।शरीर का निचला भाग कार्बन संरचनात्मक इस्पात से वेल्डेड हैरोटर के लिए उच्च मैंगनीज स्टील वेल्डेड असर समर्थन के साथ। फ्रेम पूरे उपकरण के वजन और संरचनात्मक अखंडता का समर्थन करता है।

2ट्रांसमिशन प्रणाली
मोटर मुख्य शाफ्ट को सीधे एक लोचदार युग्मन के माध्यम से चलाता है। शाफ्ट को फ्रेम के दोनों तरफ असर ब्लॉकों में रखे गए गोलाकार स्व-संरेखण रोलर बीयरिंग द्वारा समर्थित किया जाता है।

3हथौड़ा के सिर
मुख्य कुचल घटकों, उनकी गुणवत्ता, आकार और सामग्री कुचल की उत्पादकता को निर्धारित करती है। हथौड़ा गतिज ऊर्जा वजन-भारी हथौड़ों के अनुपात में अधिक दक्षता प्रदान करती है।आम तौर पर एक उच्च गुणवत्ता वाले बहु-तत्व उच्च क्रोमियम मैंगनीज स्टील मिश्र धातु से डाला, मानक हथौड़ों की तुलना में सेवा जीवन को कई गुना बढ़ाता है।

हथौड़ा कुचल मशीन के मुख्य घटक

4. रोटर विधानसभा
मुख्य कार्य इकाई, जिसमें एक मुख्य शाफ्ट, हथौड़ा डिस्क, पिन और हथौड़े शामिल हैं। हथौड़ों को तीन पंक्तियों में व्यवस्थित किया जाता है, जो पिन द्वारा डिस्क के बीच निलंबित होते हैं।अंत डिस्क और लॉक नॉट्स हथौड़ों और डिस्क के अक्षीय आंदोलन को रोकते हैं.

5. इम्पैक्ट लाइनर
ऑपरेशन के दौरान सामग्री के प्रभाव और घर्षण के अधीन, ये अस्तर उच्च मैंगनीज स्टील से डाले जाते हैं, बेहतर पहनने और प्रभाव प्रतिरोध सुनिश्चित करने के लिए बुझाते हैं और मजबूत होते हैं।

6स्क्रीन प्लेट
जिसमें एक चाप के आकार का स्क्रीन फ्रेम और रोटर के नीचे स्थित स्क्रीनिंग प्लेटें होती हैं ताकि कुचल सामग्री को आकार के अनुसार अलग किया जा सके।
